JELCON IN系列油墨
(UV固化型绝缘油墨)

前言

在触摸开关等的电路印刷上，高度绝缘性的涂层是必不可少的。
JELCON IN系列油墨非常适用于上述用途。是在PET材料上印刷使用的单组分UV型绝缘油墨(IN)和绝缘隔层油墨(INS)。

特征　

  • 具有非常优秀的绝缘性(电阻值1013Ω以上)。
  • 是单组份UV固化型油墨，具有速固化性。
  • 具有优秀的附着性以及柔软性。
  • 平整性良好，不易发生印刷后气泡现象。
  • 对银电路的影响少，不会使银电路的电阻升高。
  • 印刷安定性，印刷再现性等作业性优秀。
  • 皮肤刺激性非常少，安定性高。

品种

JELCON IN系列

 PET薄膜上的印刷电路的绝缘涂层用。在交差电路(跳线)也可使用。

  • IN-11　… 处理PET薄膜专用。
  • IN-10M … 处理以及未处理PET薄膜用、亚光型。
  • IN-15M … 同上。非硅型。

JELCON INS系列

 绝缘涂层上的隔层用。具有柔软性，但请避免印刷在需要高度折曲的地方。

  • INS-5　… 处理PET薄膜专用。
  • INS-3N … 处理以及未处理PET薄膜用。

使用方法

1)使用前搅拌后即可直接使用

  本品的粘度会因温度的变化而发生变化。按所需要的膜厚要求，添加5% 以内的IN稀释剂来调整粘度。

2)使用以下的网版

  • IN系列　… 请使用180～200网目版(印刷膜厚16～20μm)
  • INS系列 … 请使用厚膜印刷的网版(60～120网目)。不锈钢版效果更佳。(印刷膜厚60～80μm)

3)照射条件(本公司的试实验条件)

  1. 灯的强度 … 120W/cm，1灯，金属卤素灯。
  2. 照射距离 … 10cm(焦点距离)
  3. 传送速度 … 6～8m/min(UV累积光量：350～450mJ/cm2)
  4. 灯的冷却 … 空冷方式

4)版的清洗

  请使用维尼龙清洗溶剂清洗网版

粘度

  • IN-11　…　3800±1200mPa•s (25℃)
  • IN-10M …　7000±2300mPa•s (25℃)
  • IN-15M …　7000±2100mPa•s (25℃)
  • INS-5　… 11500±1500mPa•s (25℃)
  • INS-3N …　7500±2500mPa•s (25℃)

　　粘度計BROOKFIELD HADV-I

印刷面积

  • IN系列　… 50～60㎡/Kg
  • INS系列 … 10～20㎡/Kg

注意事项

  1. IN-11，INS-5油墨在未经处理的PET材料上不能附着。在未经处理的PET材料上印刷时，请使用IN-10M，IN-15M，INS-3N油墨。
  2. 一般的注意事项在本公司的“UV油墨”技术资料中有详细的说明，请参考。
  3. 使用之际，请参考产品的化学品安全技术使用书(M)SDS。
  4. 使用前，请先做测试印刷确认油墨性能。

JELCON IN-11 特性数值

一般特性
实验项目 方 法 结 果
附着性 十字错纹胶带剥离实验 100/100
铅笔硬度 JIS K-5400 8.4铅笔硬度实验 H
环境特性
实验项目 方 法 结 果
耐 热 性 70℃ 240小时 无异常
耐 寒 性 -25℃ 240小时 同上
耐 湿 性 60℃，95%RH 240小时 同上
耐循环性 用JIS C-5024.1测定 240小时时 同上
耐冲击性 杜邦式冲击实验 φ12.6 500g 20cm 同上
耐 水 性 自来水里浸泡24小时 同上
耐打孔性 办公用打孔机 同上
耐折曲性 折曲实验，2mmφ，180℃折曲 同上
耐 酸 性 在5%HCl里浸泡24小时 同上
耐 碱 性 在1%NaOH里浸泡24小时时 同上
耐酒精性 用99.5%的酒精磨擦50次 同上
耐汽油性 用普通汽油磨擦50次 同上
耐溶剂性 用MEK溶剂磨擦50次 同上
耐清洁剂性 用清洗剂磨擦50次 同上
电学特性
实验项目 方法 结果
耐 电 压
(KV)

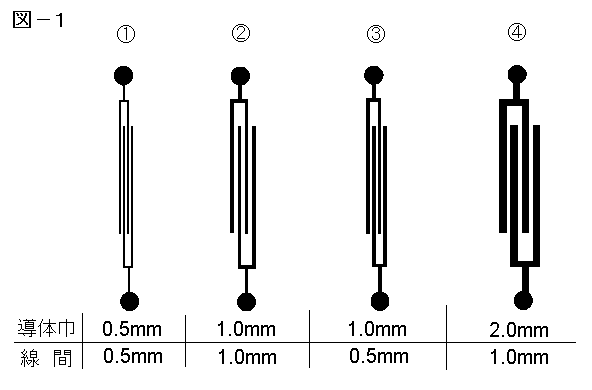

(参照图1)		 KIKUSUI TOS-8750
耐压实验器DC方式		 (1)≧2.5
(2)≧4.5
(3)≧3.5
(4)≧4.5
绝缘电阻
(Ω)
(参照图1)		 TAO超绝缘计
SM-21， DC 500V		 (1)1×1013↑
(2)1×1013↑
(3)1×1013↑
(4)1×1013↑

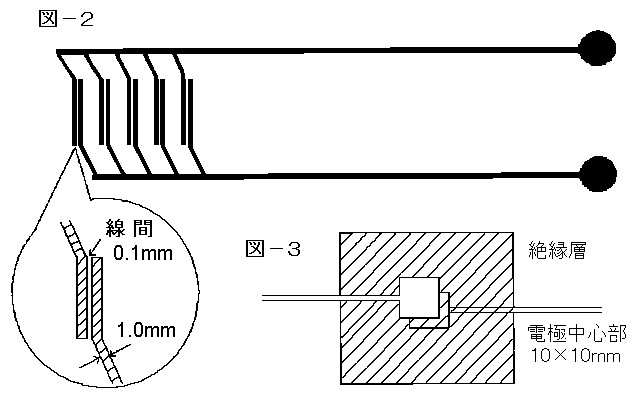

渗透实验
(参照图2)		 DC 10V，放入蒸留水中48小时 无通电现象
导电电阻 绝缘涂层后的导体电阻上升率 ±1%
电 溶 率 JIS K-6911 (1MHz) 3.2
电介质損耗正切 JIS K-6911 (1MHz) 4.2×10-2
表面电阻率 JIS K-6911 (DC-100V) 1×1015↑
体积电阻率 JIS K-6911 (DC-100V) 1×1014
跳线用
帋尡崁栚 曽朄 寢壥
耐 电 压
(KV)
(参照图3)		 膜厚20μm (T-180　1次印刷)
膜厚35μm (T-200　2次印刷)
膜厚50μm (T-200　3次印刷)		 1.0
2.0
5.0
绝缘电阻
(Ω)		 膜厚20μm (T-180 1次印刷)
膜厚35μm (T-200　2次印刷)
膜厚50μm (T-200　3次印刷)		 6×1011
9×1012
 1×1013
  1. 使用杜邦生产的经处理PET薄膜;实验式的测定膜厚15～18μm(T-20)。
  2. 上记数值是测定值，不是保证值.
