INSERT成型

前言

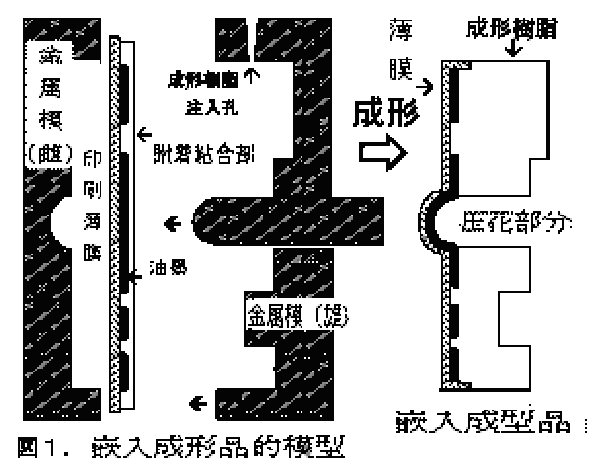

INSERT成型作为曲面状触摸开关表示部分的制造方法被采用。INSERT成型按图1所示,把印刷后的薄膜嵌入金属摸型中,浇注成型树脂,即制成与薄膜作为一体的成型品。为了使成型树脂和薄膜这两种不同的树脂成为一体化,在薄膜面侧需要一层附着粘合剂。

INSERT成型所使用的油墨是具有能耐成型树脂浇注的耐热性(180℃一分钟以上),具有能压花加工的柔软性的双组份油墨(3100系列FM油墨)。附着粘合剂是使用含有热可塑性树脂的光油油墨(IMD粘合油墨)。
